Выбрать частотный преобразователь «по киловаттам» — как подбирать обувь по росту: иногда совпадает, но чаще даёт промах. Ошибка в подборе по мощности или току приводит к перегреву, аварийным отключениям, снижению ресурса электродвигателя и лишним затратам на оборудование и монтаж. Ниже — практичный алгоритм: что смотреть на шильдике, как учесть нагрузку и как выбрать модель без переплаты.
Базовые понятия: мощность, ток, перегрузочная способность
Номинальная мощность двигателя — это мощность на валу при заданных условиях (напряжение, частота, температура, охлаждение). Она связана с моментом и скоростью: чем выше момент при тех же оборотах, тем выше мощность. Но для выбора ПЧ важнее номинальный ток: он показывает, какую нагрузку по току должен выдержать привод на выходе.
Почему ток «важнее кВт»:
-
один и тот же кВт может иметь разный ток из-за cosφ и КПД двигателя;
-
после перемотки двигатель часто берёт больше тока;
-
в сети встречаются 380/400/415 В — это меняет ток и нагрев даже при той же мощности в кВт;
-
со стороны сети дополнительно влияет коэффициент мощности преобразователя частоты (входной режим и качество питания).
Перегрузочная способность ПЧ — способность кратковременно выдавать ток выше номинала (обычно 110–150% на ограниченное время; у «тяжёлых» серий — больше). В каталогах это часто делят на режимы Normal Duty (нормальный перегрузка) и Heavy Duty (высокая перегрузка) разница именно в допустимой перегрузке и ограничениях по выходному току.
Важно понимать: выходная мощность преобразователя частоты — не «запас кВт на всякий случай». Привод ограничен выходным током и тепловым режимом. Поэтому номинальная мощность преобразователя частоты в кВт — удобная навигация, но не единственный критерий. И разные мощности преобразователей частоты напряжения тока (например, для 400 В и для 690 В) при похожих кВт будут иметь разные токи и габариты. В подборе всегда сравнивайте токи.
Почему выбирать ПЧ лучше по току, а не по мощности
Ток — более точный параметр, потому что зависит от:
-
типа электродвигателя (трёхфазный асинхронный и т. п.);
-
класса эффективности и параметров двигателя (КПД, cosφ);
-
режима работы: переменный момент (насос/вентилятор) или постоянный момент (конвейер/мешалка);
-
напряжения питания и качества сети;
-
условий установки и охлаждения (шкаф, вентиляция);
-
температуры окружающей среды и высоты над уровнем моря.
Пример из практики: два двигателя 30 кВт при 400 В могут иметь Iн 55 А и 63 А. Если выбрать ПЧ строго «30 кВт», второй двигатель будет работать на грани защиты по току и температуре — особенно на разгоне или при тяжёлой нагрузке.
В каталогах производителей подбор привода привязан к току и напряжению двигателя, а кВт используют как ориентир. Поэтому преобразователь частоты мощности «в кВт» выбирают только после проверки, что Iн(ПЧ) ≥ Iдв с учётом режима.
(Iн(ПЧ) — номинальный выходной ток преобразователя частоты, Iдв — номинальный ток двигателя.)
Отдельный нюанс: коэффициент мощности преобразователя частоты относится к входной стороне (питание сети) и нужен для расчёта нагрузки на сеть, вводных кабелей и аппаратов защиты. А корректность подбора по механике задают выходной ток, перегрузочная способность и тепловой режим.
Особенности выбора ПЧ для разных типов нагрузок
Вентиляторы и насосы. Переменный момент, лёгкий пуск. Обычно можно брать ПЧ «в номинал» по току, если нет тяжёлых условий (задвижки, засоры, частые пуски). Управление скоростью даёт мягкое вращение и экономию энергии.
Компрессоры, дробилки, мешалки. Тяжёлый пуск и высокий момент. Нужен запас по току и/или серия Heavy Duty.
Конвейеры. Частые пуски, реверсы, высокий пусковой момент. Важно учитывать перегрузку, тепловой режим и параметры торможения.
Лифты, подъёмники. Критичны перегрузочный режим, торможение и удержание момента на низкой скорости. Часто требуются тормозной модуль/резистор и точная настройка (в т. ч. векторный режим, при необходимости — датчик скорости).

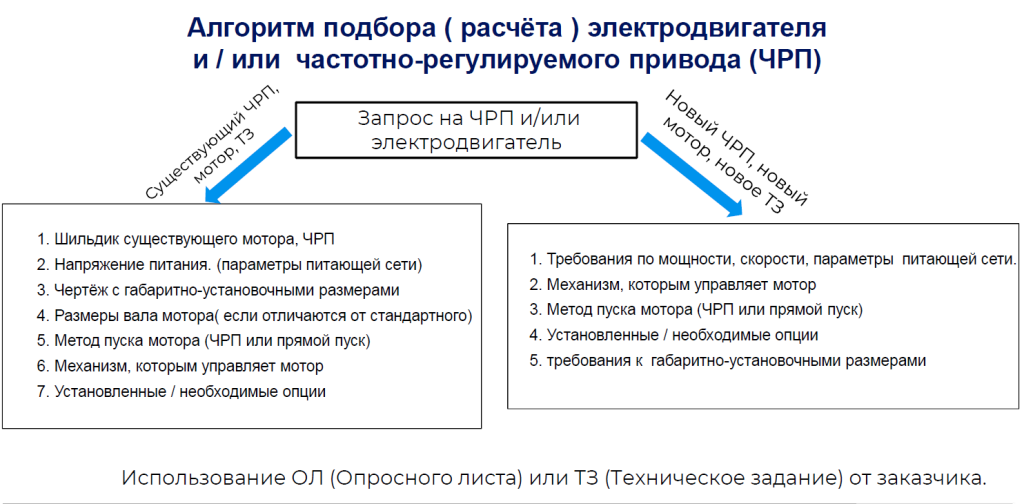

Практический алгоритм выбора
Шаг 1. Определяем номинальный ток двигателя (Iдв).

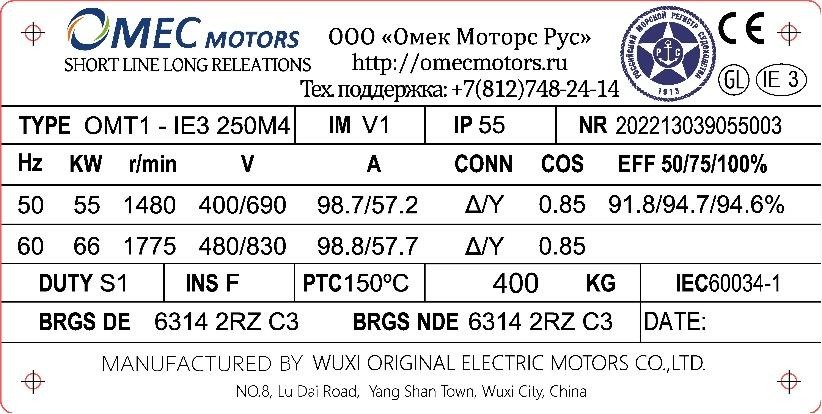

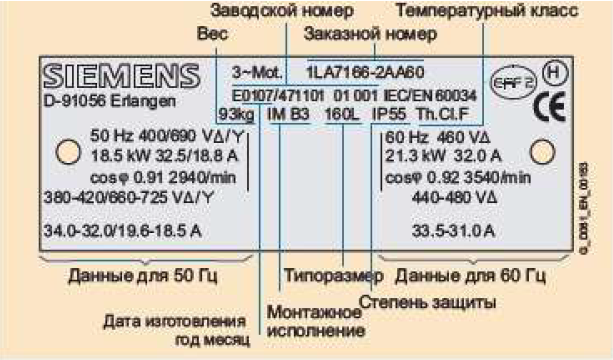

Берём с шильдика. Если шильдика нет — из паспорта/протокола испытаний или измерением токовыми клещами при штатной нагрузке. Параллельно фиксируем напряжение, частоту, скорость, cos φ, схему подключения (Y/Δ) и тип охлаждения. Если есть PTC/PT100 — используем для защиты по температуре обмоток.
Шаг 2. Учитываем характер нагрузки и режим работы.
Оцените: пуски/остановы в час, реверсы, работу на низких оборотах, риск заклинивания, требования к плавности и моменту. Чем тяжелее режим — тем выше требуемый ток ПЧ.
Расчёт по току:
|
Тип нагрузки / режим
|
Коэффициент запаса
|
Условие по току
|
|
Вентиляторно-насосная (лёгкий режим)
|
1.0
|
Iн(ПЧ) ≥ 1.0 × Iдв
|
|
Постоянный момент (стандартный режим)
|
1.1
|
Iн(ПЧ) ≥ 1.1 × Iдв
|
|
Тяжёлые/ударные нагрузки (Heavy Duty)
|
1.2–1.5
|
Iн(ПЧ) ≥ 1.2–1.5 × Iдв
|
кВт используйте как ориентир. На практике сначала сравнивают токи, а уже потом выбирают ступень по мощности.
Шаг 3. Проверяем условия окружающей среды и установки.
Температура >40 °C и высота >1000 м требуют дерантирования (снижения допустимого тока): токоотдача падает, значит нужен запас. Проверьте также пыль, влажность, место в шкафу, подвод воздуха и расстояния до соседних устройств.
Шаг 4. Учет специфических требований.
-
Длинные кабели между ПЧ и двигателем (>50–100 м): растут зарядные токи и перенапряжения на клеммах. Часто нужен выходной дроссель и/или фильтр dU/dt, синус-фильтр — это снижает риски по изоляции и ложным отключениям.
-
Точный момент на низких скоростях: используйте векторный режим управления; при жёстких требованиях — энкодер (датчик скорости/положения) на вал и обратную связь.
-
Торможение и удержание нагрузки: проверьте наличие тормозного ключа, возможность подключения резистора и требования к динамике.
-
Сигналы и связь: заранее проверьте вход/выход (0–10 В, 4–20 мА, дискретные), протоколы и дополнительные платы. Это часть системы управления и влияет на выбор модели.
Типичные ошибки при выборе ПЧ
-
Подбор только по мощности двигателя (кВт) без сверки Iдв и Iн(ПЧ).
-
Игнорирование режима нагрузки (переменный/постоянный момент) и перегрузки Normal Duty / Heavy Duty.
-
Выбор ПЧ «впритык» без запаса по току и по тепловому режиму.
-
Недооценка условий эксплуатации и установки: температура, высота, шкаф/вентиляция (дерантирование).
-
Недооценка длины кабеля и необходимости фильтров/дросселей (dU/dt, синус-фильтр, выходной дроссель).
-
Не проверили интерфейсы и опции до покупки: торможение, связь, вход/выход, датчики.
Краткий чек-лист по выбору ПЧ
-
С шильдика выпишите Iдв, напряжение и частоту (мощность — для ориентира).
-
Определите характер нагрузки: насос/вентилятор (лёгкий режим) или постоянный момент/тяжёлый пуск.
-
Рассчитайте требуемый ток ПЧ по коэффициенту (1.0 / 1.1 / 1.2–1.5).
-
В каталоге производителя найдите модель, у которой Iн(ПЧ) ≥ Iрасч (и именно для нужного режима ND/HD).
-
Уточните условия и опции: температура/высота, длина кабеля, фильтры/дроссели, тормоз, связь и I/O.
Главный критерий выбора — номинальный выходной ток ПЧ, а мощность в кВт — вторичный параметр для ориентира. Правильный подбор даёт стабильную работу, меньше аварийных отключений и нормальный ресурс электродвигателя. И ещё экономит бюджет: вы не переплачиваете за лишние кВт и не загоняете оборудование в перегрев.
