Для чего нужен преобразователь частоты: 5 главных задач и выгод для электродвигателя и производства

Преобразователь частоты давно перестал быть узкоспециализированным устройством только для сложных линий и крупных заводов. Сегодня это один из базовых инструментов управления электроприводом на производстве, в инженерных системах зданий и на объектах инфраструктуры. Если объяснять простыми словами, для чего нужен преобразователь частоты, то он помогает электродвигателю работать именно так, как требует технологический процесс: плавно запускаться, поддерживать заданную скорость, не потреблять лишнюю электроэнергию и не подвергаться преждевременному износу. Ниже разберём 5 ключевых задач, которые решает ПЧ, и покажем, какую практическую выгоду он даёт предприятию.

Что такое преобразователь частоты и как он работает

Преобразователь частоты — это электротехническое устройство для управления скоростью и режимами работы асинхронного электродвигателя переменного тока. Его задача — не просто включать и отключать двигатель, а точно регулировать частоту и уровень выходного напряжения, чтобы привод работал в нужной точке по скорости, моменту и нагрузке. Если говорить просто, ПЧ получает питание от сети, преобразует входной переменный ток в постоянный, а затем снова формирует переменный ток, но уже с параметрами, необходимыми для конкретного двигателя и оборудования.

В состав такого устройства обычно входят:

• выпрямитель,

• звено постоянного тока,

• инвертор.

На выходе ПЧ формирует параметры питания для обмоток статора, обеспечивая стабильное вращение ротора. За счёт этого система позволяет управлять вращением вала, пуском, торможением и поддержанием заданного режима без грубых рывков и ударных нагрузок. Поэтому ответ на вопрос, для чего предназначены преобразователи частоты, гораздо шире, чем просто регулирование оборотов.

В таблице ниже представлены основные преимущества преобразователя частоты и практические результаты его применения.

В технической практике можно встретить обозначения ПЧ, ЧРП и частотник — в большинстве случаев речь идёт об одном и том же классе устройств. Суть работы преобразователя частоты заключается в том, что он позволяет точно управлять электродвигателем в зависимости от требований процесса. При этом привод может работать не только в одном фиксированном режиме, но и гибко подстраиваться под текущую нагрузку и условия эксплуатации. Многие современные ПЧ оснащаются встроенными PID-регуляторами, что позволяет им управлять не только скоростью двигателя, но и поддерживать заданные параметры технологического процесса. Именно поэтому применение ПЧ сегодня рассматривается как эффективный способ повысить надёжность, управляемость и энергоэффективность оборудования.

Обзорное видео на преобразователи частоты VEDA MC

Задача №1: Плавный пуск и остановка двигателя

Одна из основных задач ПЧ — обеспечить плавный пуск и контролируемую остановку электродвигателя. При прямом включении в сеть двигатель потребляет большой пусковой ток, а вал и механическая часть привода испытывают ударные нагрузки. Это ускоряет износ подшипников, ремней, муфт, редукторов и других элементов привода.

Преобразователь частоты позволяет разгонять двигатель постепенно:

• ток растёт контролируемо,

• скорость набирается плавно,

• момент на валу не вызывает резких толчков.

То же относится и к остановке: оборудование тормозит без рывков, гидроударов и опасных переходных процессов. В результате снижается риск аварий, уменьшается количество внеплановых простоев и увеличивается срок службы оборудования. Для технологической линии это особенно важно, поскольку сбой одного узла может остановить весь производственный участок.

Задача №2: Регулирование скорости и точное управление процессом

Основная функция преобразователя частоты — регулирование скорости вращения электродвигателя в соответствии с требованиями конкретной задачи. В отличие от схемы, при которой двигатель работает только на одной фиксированной частоте сети, ПЧ позволяет гибко изменять обороты в широком диапазоне. Это особенно важно там, где требуется не просто вращение, а точное управление технологическим процессом:

• на конвейерах,

• насосах,

• вентиляторах,

• дозаторах,

• мешалках,

• станках,

• транспортных системах.

Например, один и тот же привод может работать в разных режимах в зависимости от рецептуры, производительности линии или текущей нагрузки. За счёт этого повышается точность дозирования, стабилизируется подача материала, снижается количество брака, а сама система получает больше возможностей для адаптации к условиям работы. Именно поэтому вопрос, для чего нужен преобразователь частоты для электродвигателя, связан не только с регулированием скорости, но и с качеством всей технологической операции.

Пример применения преобразователя частоты VEDA VFD для конвейера

Задача №3: Энергосбережение и снижение затрат на электроэнергию

Во многих проектах ПЧ окупается прежде всего за счёт прямой экономии электроэнергии. Преобразователь частоты позволяет электродвигателю работать не на максимальной скорости, а в том режиме, который действительно требуется в конкретный момент времени. Для насосов и вентиляторов это особенно важно: снижение скорости вращения примерно на 20 % может уменьшить потребление электроэнергии почти вдвое. Это связано с тем, что нагрузка у таких механизмов зависит от скорости нелинейно.

Вместо дросселирования, заслонок и других способов искусственного ограничения потока ПЧ регулирует работу самого привода, за счёт чего уменьшаются потери энергии. Дополнительно снижаются ток, нагрев и нагрузка на сеть, что помогает сократить эксплуатационные расходы. Для предприятия это означает более рациональное использование электроэнергии и снижение общих затрат на работу оборудования.

На объектах с длительным режимом работы экономический эффект может быть настолько заметным, что срок окупаемости ПЧ составляет от 6 до 18 месяцев, особенно на насосных станциях, в системах HVAC (системах вентиляции, отопления и кондиционирования).

Задача №4: Защита двигателя и оборудования

Современный преобразователь частоты — это не только устройство управления, но и дополнительный уровень защиты электродвигателя и механической части привода. Многие модели контролируют:

• перегрузку по току,

• перегрев,

• перекос фаз,

• пропадание питания,

• короткое замыкание,

• блокировку ротора

• другие аварийные состояния.

ПЧ способен отслеживать параметры в режиме реального времени и своевременно реагировать на опасные отклонения, не дожидаясь повреждения двигателя или элементов привода. Для производства это особенно важно: ремонт двигателя, замена подшипников или остановка насосной группы обходятся значительно дороже, чем грамотная настройка защитных функций. Кроме того, встроенные алгоритмы мониторинга позволяют лучше контролировать работу системы и быстрее выявлять причины сбоев. В результате предприятие получает более надёжную работу оборудования, снижение затрат на ремонт и более предсказуемое техническое обслуживание.

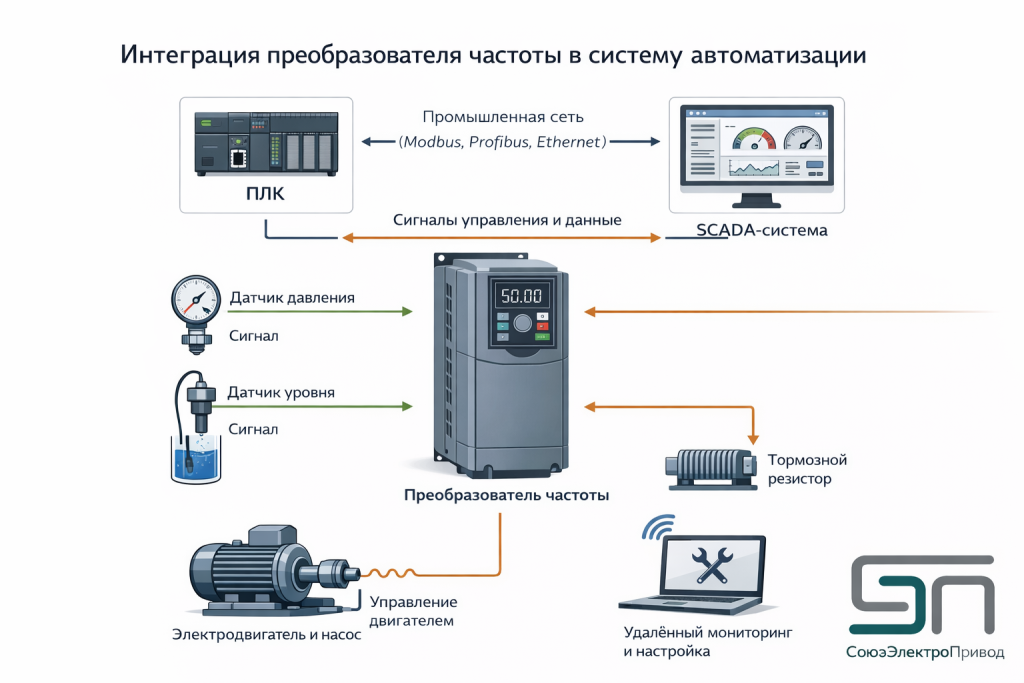

Задача №5: Оптимизация производственных процессов и автоматизация

Преобразователь частоты давно стал частью общей системы автоматизации, а не просто устройством управления отдельным электродвигателем. Он может поддерживать:

• давление,

• расход,

• уровень,

• скорость,

• момент,

• другие параметры процесса.

Таким образом он получает сигналы от датчиков и обменивается данными с ПЛК, SCADA и верхним уровнем управления. Это особенно важно там, где требуется стабильный режим работы без постоянного участия оператора. Например, насосный агрегат может автоматически изменять скорость в зависимости от текущего потребления, а вентиляционная система — регулировать производительность по температуре или давлению.

Такой способ управления делает процесс более устойчивым, снижает влияние человеческого фактора и открывает возможности для удалённого контроля. Если кратко отвечать, для чего используются преобразователи частоты на современном производстве, то это уже не только регулирование скорости, но и полноценный инструмент автоматизации, который помогает оборудованию работать согласованно, стабильно и с меньшими эксплуатационными потерями.

Где применяются преобразователи частоты: ключевые отрасли и примеры

Сфера применения ПЧ очень широка, поскольку асинхронный электродвигатель остаётся одним из самых распространённых типов привода. Преобразователи частоты используют в системах вентиляции, отопления и кондиционирования, на объектах водоснабжения и водоотведения, в нефтегазовой отрасли, металлургии, деревообработке, пищевом производстве, логистике и транспортных системах. На насосной станции ПЧ помогает поддерживать давление без гидроударов и лишнего расхода электроэнергии. В вентиляционной системе он регулирует производительность в зависимости от фактической потребности объекта. На конвейере преобразователь позволяет точно задавать скорость движения и синхронизировать работу нескольких узлов. В дозаторе или смесителе он помогает выдерживать заданный режим и обеспечивать повторяемость процесса. Поэтому, когда возникает вопрос, для чего нужен преобразователь частоты для электродвигателя, ответ зависит от конкретной отрасли, но общий принцип остаётся тем же: сделать работу привода более управляемой, экономичной и безопасной.

Как выбрать преобразователь частоты под задачу

Подбор ПЧ нельзя выполнять только по мощности в киловаттах. На практике важно учитывать:

1. номинальный ток двигателя,

2. тип нагрузки,

3. требуемый диапазон регулирования,

4. условия эксплуатации,

5. способ охлаждения,

6. класс защиты,

7. наличие встроенных функций,

8. требования к интеграции в систему управления.

Для вентилятора, насоса, конвейера и тяжёлого моментного механизма требуются разный запас по перегрузке и разные настройки. Также имеют значение:

1. напряжение сети,

2. режим работы,

3. длина кабеля до двигателя,

4. необходимость торможения,

5. наличие внешних датчиков,

6. интерфейсов связи,

7. требования по электромагнитной совместимости.

При неправильном выборе преобразователя возможны перегрев, нестабильная работа, аварии по току или напряжению, а также лишние затраты на избыточные опции. Поэтому перед закупкой важно учитывать не только мощность привода, но и особенности его применения. Грамотный подбор ПЧ — это решение задачи с точки зрения технологии, а не просто формальное соответствие паспортным данным.

Преобразователь частоты — это инвестиция не только в управление двигателем, но и в устойчивую работу всего производства. Он помогает снизить пусковые нагрузки, регулировать скорость, экономить электроэнергию, защищать оборудование и интегрировать привод в общую систему автоматизации. Когда ПЧ подобран правильно и настроен под конкретную задачу, предприятие получает меньше простоев, более стабильный технологический процесс и предсказуемые эксплуатационные затраты. Именно поэтому внедрение частотного управления во многих случаях даёт быстрый и измеримый практический результат.
